CNC 3D-принтеры комплект для Arduino Mega 2560 R3 + пандусы 1,4 контроллер + ЖК-дисплей 12864 + 6 концевой выключатель + 5 A4988 Драйвер шагового двигателя

CNC 3D font b Printer b font Kit for Arduino Mega 2560 R3 RAMPS 1 4
Нажмите чтобы посмотреть больше
CNC 3D font b Printer b font Kit for Arduino Mega 2560 R3 RAMPS 1 4
HTB1VTRgXMsSMeJjSspdq6xZ4pXaO
HTB162FgXHsTMeJjSszgq6ycpFXaH
HTB1SWNiXUgQMeJjy0Feq6xOEVXad
HTB1dnsFKVXXXXbdXpXXq6xXFXXXo
HTB1nKhzaekJL1JjSZFmq6Aw0XXau
100 % покупателям нравится этот товар!
Наличие: товар в наличие
Цена:  US $37.70 / шт.


от AliExpress

45 days Money back Возврат денег в течении 45 дней Возврат принимается, если товар не соответствует описанию, покупатель оплачивает обратную доставку; или оставляете себе после обсуждения с продавцом.
On-time Delivery Доставка вовремя
Гарантии: доставка в течении 60 дней

Поделиться:

CNC 3D-принтеры комплект для Arduino Mega 2560 R3 + пандусы 1,4 контроллер + ЖК-дисплей 12864 + 6 концевой выключатель + 5 A4988 Драйвер шагового двигателя

Название продукта:

CNC 3D-принтеры комплект пандусы 1,4 контроллер + для Arduino Mega 2560 R3 + ЖК-дисплей 12864 + 6 концевой выключатель + 5 A4988 Драйвер шагового двигателя

Ramps 1,4:

Этот список-пололу триллион Рупиа или рампы. Он был разработан как недорогой небольшой пакет RepRap должен вместить всю электронику. Косой интерфейс с мощной платформой Arduino MEGA и имеет много места для расширения. На шаговых дисках и Arduino мега-щит управления электроникой экструдера для легкого обслуживания, запасных частей, обновления и расширения возможностей, включая плагин модульного дизайна. Кроме того, некоторые платы расширения Arduino можно добавить в систему, пока основная тарелка с наклоном будет сохранена в верхней части стека.

Плата в основном основана на электронике Адриана Pololu_Electronics и рабочей тоноке. Предложенный метод травления меди против Вика. Vick также вдохновлен работой easydrives. Adrian’sPololu _ дизайн схемы электроники в основном основан на Joaz RepRapSource.com предоставляет исходные определения контактов и множество улучшений дизайна. Чересчур вдохновляющие, советы и из прусаджра, Климента, максботов, Рика и многих других идей RepRap.

Особенности:

  • Он имеет картезианские Роботы и правила экструдера.
  • Расширен для управления другими аксессуарами.
  • Нагреватель/MOSFET выходы и три вентилятора термистор цепи.
  • Интегрирование дополнительной безопасности 5А и защиты компонентов
  • Контроль дополнительной нагревательной кровати 11A предохранитель
  • Подходит для 5 Pololu шаговый драйвер платы
  • Pololu плата контакты розетка, поэтому их можно легко заменить или удалить для будущих конструкций.
  • Контакты I2C и SPI для расширения в будущем.
  • Подключен ко всему MOSFET PWM pin универсальность.
  • Разъем сервопривода используется для подключения к торцевой остановке, мотору и светоизлучающим диодам. Эти разъемы Позолоченные, номинальный ток 3А, очень компактные.
  • На sd-карте добавить-теперь доступен от Kliment-Sdramps
  • Светодиодная индикация при выходе нагревателя
  • Опция 2 мотора подключены к Z Prusa Mendel

Мега 2560:

  • Микроконтроллер: ATmega2560
  • Рабочее напряжение: 5 В
  • Входное напряжение (рекомендуется): 7-12 В
  • Входное напряжение (предельные): 6-20 в
  • Цифровые контакты ввода/вывода: 54 (из которых 14 обеспечивают вывод PWM)
  • Аналоговые входные контакты: 16
  • Ток постоянного тока на I/O Pin: 40 мА
  • Ток постоянного тока для 3,3 В Pin: 50 мА
  • Флэш-память: 256 Кб, 4 КБ используется загрузчиком
  • SRAM: 8 КБ
  • EEPROM: 4 Кб

ЖК-дисплей 12864:

3D принтерS использовать жk-панель управления, пандусы удлинители. Жk-панель управления, с помощью которого вы можете достичь spooling-это 3D модель файлы Gcode скопированы на карту памяти, а затем Распечатайте файл через жk-панель управления. Эта версия является обновленной версией reprap smart контроллера.

Концевой выключатель:

Качество коммутационные элементы.

Подгонянное соединение высокого качества, используя провод 22AWG, медный провод внутри очень толстый, может быть устойчив к току 2A, 300 V напряжения. Изоляционный слой над широким диапазоном температур, до 80 градусов. Обычное соединение тонкой медной проволоки не может совпадать. Не легко снять, подключить его удобно, для удобства использования Подключите другую сторону, чтобы сделать это, вы можете использовать прямую вилку.

Особенности:

  • Красная линия подключения VCC (пандусы +)
  • Подключите черный провод GND (ramps of-)
  • Зеленый сигнал подключения линии (пандусы в s)
  • Советы: при нормальных условиях система должна быть настроена как минимум на три механических переключателя.
  • Плюсы: Простота установки, более общие стили.
  • Недостатки: легко носить и порвать механические части, срок службы короче.

A4988 драйвер:

A4988 представляет собой полный микрошаговый драйвер электропривода со встроенным переводчика для удобства эксплуатации. Этот продукт доступен в полном, половинном, 1/4, 1/8 и 1/16 шаговых режимах работают биполярные шаговые двигатели, выходная мощность привода до 35 В и ± 2 А. a4988 включает в себя стационарный регулятор тока, регулятор в медленно или смешанных мод распада. A4988 конвертер является ключом к легким вставке. До тех пор, пока вход «шаг» вставляет один импульсный привод двигателя один микрошаг. Нет фазовой таблицы последовательности, высокочастотных линий управления или сложных интерфейсов для программирования. A4988 интерфейс очень подходит для сложных микропроцессор недоступен или перегружен.

В микро-шаг операции, A4988 разделочная управления внутри автоматически выбирается в настоящее время затухания режим (медленно или смешанные). В смешанном режиме распада устройство сначала устанавливается на фиксированное время простоя в некотором быстром распаде, затем остальная часть медленного простоя. Смешанная схема управления током распада приводит к уменьшенному звуковому шуму двигателя, повышенной точности шага и уменьшенному энергопотреблению. Внутренний синхронная ректификация схемы управления предоставляется для того, чтобы улучшить широтно-импульсная модуляция (ШИМ) Рабочая мощность потребления. Внутренняя схема защиты включает в себя: Тепловое выключение с гистерезом, блокировка поднапряжения (UVLO), и защита от кроссовера-тока. Специальная мощная последовательности.

A4988 поверхностного монтажа QFN посылка (ES), размер 5 мм × 5 мм, номинальная общая посылка высота 0,90 мм, с открытой площадкой для улучшенного рассеивание теплоты. Этот пакет Pb (суффикс-т), с 100% матовым покрытием из олова.

Особенности и преимущества:

  • Низкий RDS (On) выход
  • Автоматическое обнаружение/Выбор режима отключения тока
  • Смешайте с медленными режимами разложения тока
  • Синхронная ректификация для низкое энергопотребление
  • Внутренний UVLO
  • Крест перегрузки по току
  • 3,3 и 5 V совместимый логический источник
  • Термальность отключения сети
  • С защитой от замыкания на землю
  • Защита от короткого замыкания
  • Дополнительный шаг пять режимов: полный, 1/2, 1/4, 1/8 и 1/16

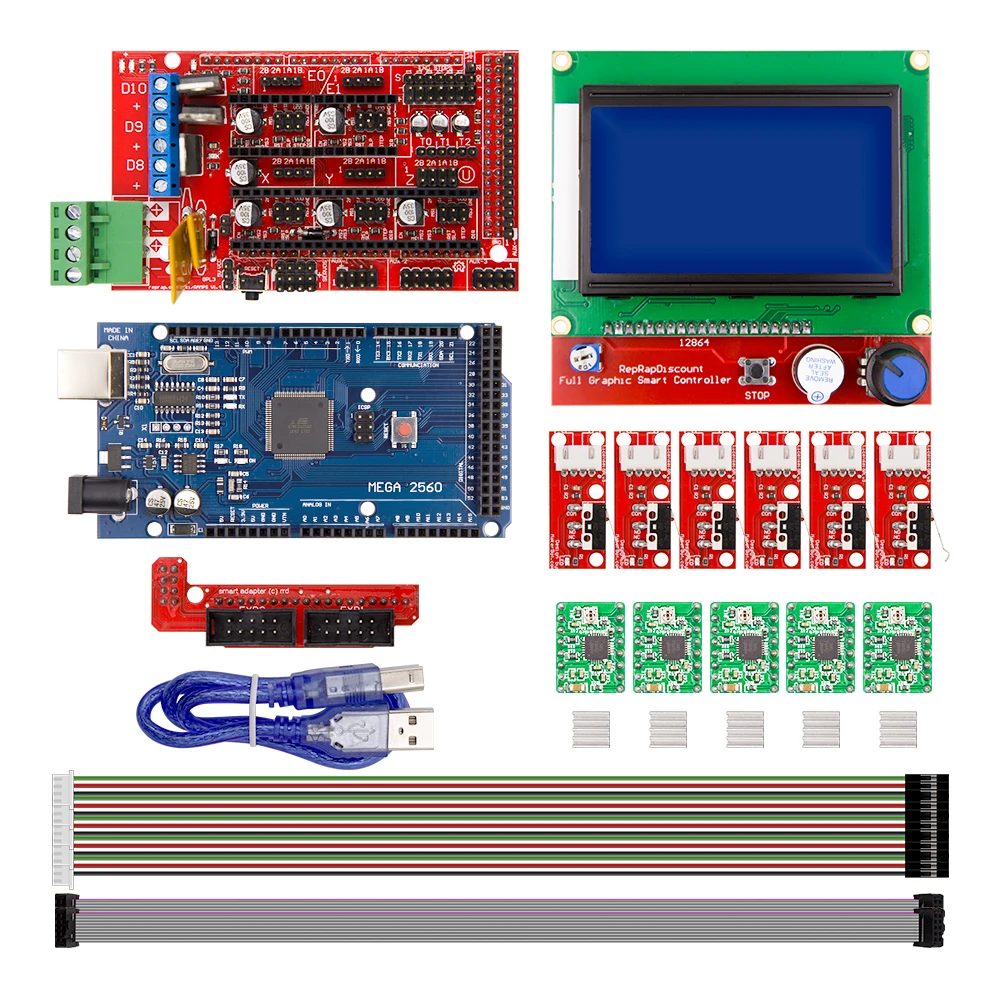

Посылка включает в себя:

1 шт. RAMPS 1,4 контроллер

1 шт. AtMega2560 CH340 доска

1 шт. RAMPS ЖК-дисплей 12864 материнская плата

6 шт Endstop механический ограничительный выключатель с кабелями

5 шт. A4988 Драйвер шагового двигателя

5 шт. радиатора

1 шт. USB кабель

1 шт. адаптер типа L

2 шт. fc-кабель
