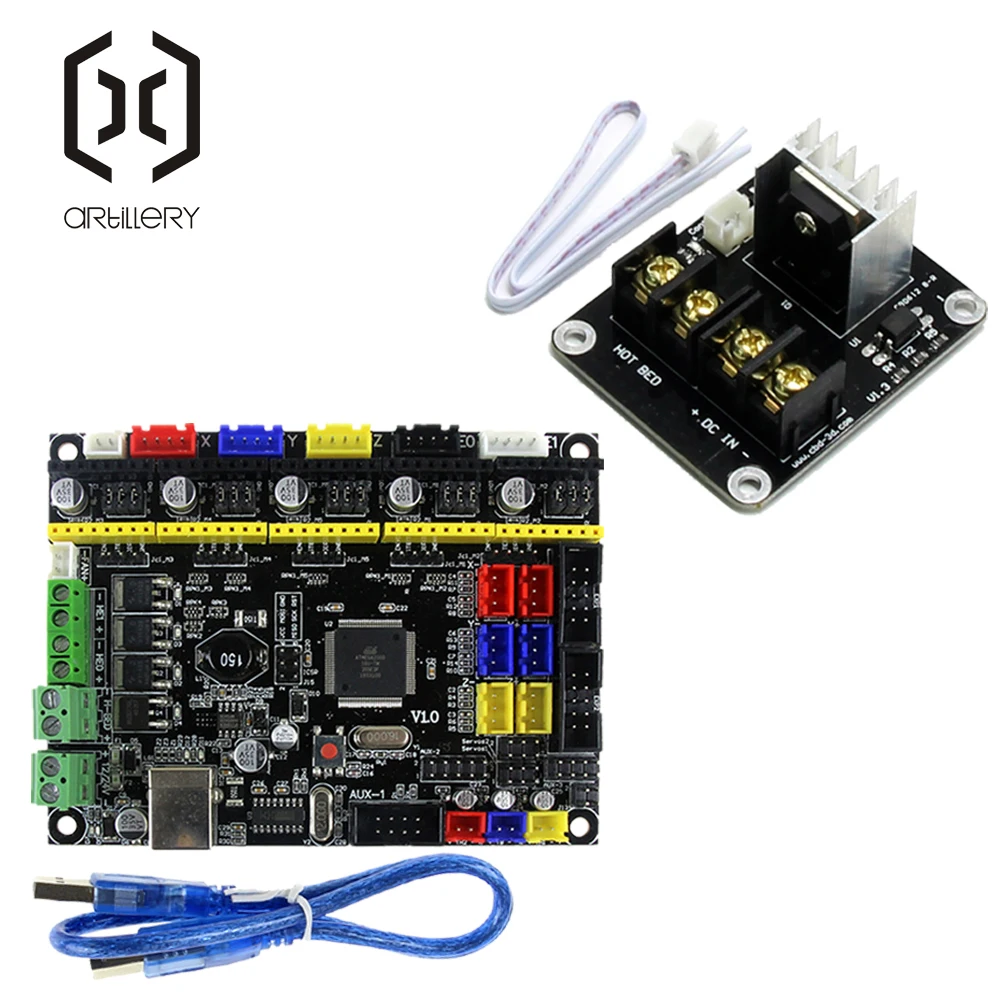

Контроллер печатная плата MKS Gen L V1.0 Встроенная Материнская плата Совместимость Ramps1.4 + 210A MOSFET обновление Ramps 1,4 модуль

Controller PCB Board MKS Gen L V1 0 Integrated Mainboard Compatible Ramps1 4 210A MOSFET Upgrade
Нажмите чтобы посмотреть больше
Controller PCB Board MKS Gen L V1 0 Integrated Mainboard Compatible Ramps1 4 210A MOSFET Upgrade
HTB17LOWrL9TBuNjy1zbq6xpepXav
HTB1W9SWrL9TBuNjy1zbq6xpepXaW
HTB1XUNri7omBKNjSZFqq6xtqVXaP
HTB1CpKKQXXXXXaHapXXq6xXFXXXc
HTB1VsTrQXXXXXcNXXXXq6xXFXXX4
HTB15EuEQXXXXXcjapXXq6xXFXXXn
HTB1RbKVQXXXXXcdXVXXq6xXFXXXv
HTB1HnaTQXXXXXXuaXXXq6xXFXXX5
HTB1926fQXXXXXXjXFXXq6xXFXXXY
HTB1sRW3QXXXXXbiXVXXq6xXFXXXa
HTB14h6oQXXXXXaeXpXXq6xXFXXXA
HTB1Es5JQXXXXXX8apXXq6xXFXXXr
HTB1GUK7QXXXXXXHXVXXq6xXFXXXO
HTB1zB2eQXXXXXciXpXXq6xXFXXX2
HTB1WJu9QXXXXXX6XVXXq6xXFXXXu
HTB1ZL2cQXXXXXbmXFXXq6xXFXXX1
HTB17GyLQXXXXXXFapXXq6xXFXXX4
HTB1j57AXxD1gK0jSZFKq6AJrVXaq
HTB1R_OArQKWBuNjy1zjq6AOypXaI
HTB1dUMBXAL0gK0jSZFtq6xQCXXan
HTB1jyI4rTtYBeNjy1Xdq6xXyVXaj
HTB1XPkBXrr1gK0jSZFDq6z9yVXa2
HTB1H
98 % покупателям нравится этот товар!
Наличие: товар в наличие
Цена:  US $15.49 / шт.


от AliExpress

45 days Money back Возврат денег в течении 45 дней Возврат принимается, если товар не соответствует описанию, покупатель оплачивает обратную доставку; или оставляете себе после обсуждения с продавцом.
On-time Delivery Доставка вовремя
Гарантии: доставка в течении 60 дней

Поделиться:

Пожалуйста, прочитайте перед покупкой:

Поскольку обычные посылки не имеют информации о отслеживании, в связи с пиковым сезоном логистики, обычные посылки будут расширены до прибытия, поэтому, если вы не возражаете против скорости логистики, пожалуйста, оплатите регистрационную плату, с более быстрой скоростью логистики. При столкновении с небольшим повреждением продукта, изогнутые штифты и царапины на корпусе, мы не будем принимать возмещение споров, если они не повлияют на использование. Если вы не против этой ситуации, пожалуйста, не покупайте мой продукт. Когда вы покупаете мой товар, это по умолчанию акцепт этой вещи!Поэтому мы не принимаем ваш спор.

Направленный на проблемы существует на открытой плате контроллера, такой как Ramps 1,4, разработчики в Makerbase специально оптимизируют и разрабатывают новый продукт, MKS Gen_L, который обеспечивает более гибкий выбор для пользователей.

1. 2560 и Ramps 1,4 интегрированы в плату, что позволяет избежать сложных разъемов.2. поддерживает различные Шаговые драйверы, такие как A4988, DRV8825, TMC2100 и LV8729, доступные для изменения Шаговые драйверы и двигатели, как у пользователей.3. резервный внешний сигнал драйвера, доступный для подключения внешнего высокотокового драйвера для привода 57 и 86 шаговых двигателей.4. Используйте высококачественный МОП-транзистор, лучше охлаждающий и более стабильный.5. Применение удельную мощность чип, поддержка 12 V-24 V вход питания, и решить проблемы, связанные с чип отопления и недостатка силы.6. Стабильная и надежная схема фильтра значительно уменьшает помехи и предотвращает сбои как можно в процессе печати.7. Используйте CH340 чип последовательного порта, более легко установить привод, чем 16U2.8. Запуск прошивки Marlin, конфигурация полностью такая же, как Ramps 1,4, и доступна для прямой замены Ramps 1,4.9. Поддержка Ramps 1,4, 2004LCD, 12864LCD, TFT28 и TFT32.10. доступный для входа 24 В, нагреваемый ток кровати может быть уменьшен до 1/4 при той же мощности системы, которая эффективно устраняет проблему, что MOSFET подогреваемых кроватей нагревается.11. Ось X, ось Y и ось Z с различным цветным терминалом контролирует шаговые двигатели и конечные остановки, что удобно для провода.12. Подключите Шаговые драйверы в соответствии с различными цветовыми клеммами, которые уменьшают вероятность обратного хода и предотвращают повреждение платы контроллера.

PIN порт карта

Драйвер microstepping стол

Это M1, M2, M3 в свою очередь слева направо;

Подключите перемычку означает «высокий», снимите перемычку означает «низкий».

Ⅳ инструкции

1. Приобретите прошивку и привод

Загрузите веб-сайт:

2. Установите привод

2,1 найдите файл диска на компьютере, дважды нажмите DRVSETUP64

Для установки диска.

2,2 После подключения USB, вы можете увидеть COM порт в управлении устройством.

3. Загрузите прошивку marlin

Во-первых, выберите прошивку marlin и выберите суффикс «***. pde» или «***. ino» файл, чтобы открыть.

Во-вторых,

Затем

Наконец, закончите загрузку, когда светодиодный индикатор на плате контроллера перестанет мигать.

Ⅴ модифицировать прошивку

1. Выберите скорость передачи данных, скорость передачи данных должна быть такой же, как у верхнего монитора, обычно выберите 115200 или 250000;

2. Выберите тип платы контроллера, выберите 33 или BOARD_MKS_BASE.

3. Выберите тип датчика в соответствии с вашим Тип нагревания. Термистор NTC100K, термопара PT100 и термопара AD579. Если вы используете тип термопары, вы должны изменить его в «Pins. h». Возьмите порт A11 на базовую плату контроллера MKS в качестве примера,

4. Есть два типа торца, всегда-ВКЛ и всегда-ВЫКЛ.

Всегда механический ограничитель, выберите «true».

Всегда-выключен оптический ограничитель хода, выберите «false».

5. Контролируйте направление движения шаговых двигателей.

6. Максимальное место назначения каждой оси, т. е. самый большой размер печати принтера.

7. Установите число пульсаций для каждой оси. Формула для вычисления импульса для каждого двигателя:

Ролик для синхронизации: (360/ступенчатое расстояние) * микрошаг/(диаметр * 3,14)

Свинцовый винт: (360/шаг) * микрошаг/свинец

Горячая кровать модуль питанияНа основе мощного MOSFET HA210NO6Размер: 60×50 ммМонтажные отверстия: диаметр 3,2 мм, для винтов M3.Расстояние между отверстиями: 54×43 ммMOSFET очень мощный, чтобы поддерживать более высокий ток, чем обычные пандусы или другие 3D Драйвер принтера может обрабатыватьНапряжение: 12 V-24 VМаксимальный ток при активном охлаждении: 210AЭтот модуль основан на MOSFET и позволит контроль pid на кровать с подогревом (DC-DC реле, как правило, не позволяют этому)При нормальном охлаждении работает стабильно под I (макс.) = 25А, ток не должен превышать 25 А, пока процесс работает
